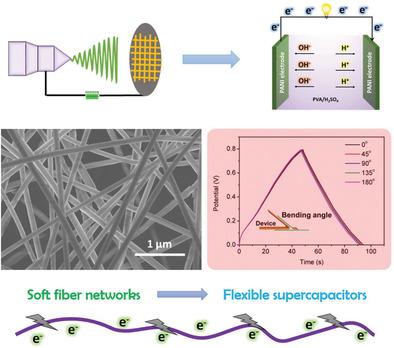

柔性超级电容器具有重量轻、灵活性强、功率密度大等优点，是便携式和可穿戴电子设备的理想储能选择。电极材料的柔韧性对其性能至关重要，通过对软材料的筛选和有效的形貌控制策略可以优化电极材料的柔韧性。本文报道了一种简单的静电纺丝方法制备的聚苯胺(聚丙烯腈(PANI))纳米纤维网络，具有优良的机械性能和电化学性能。纳米光纤网络的一维结构不仅具有良好的力学性能，而且有利于电荷在充放电过程中的传输。PANI纳米纤维电极的拉伸模量为89.8 MPa，断裂伸长率为5.89%。PANI纳米纤维基超级电容器在电流密度为1 A g ^-1时比电容高达134 F g ^-1，在电流密度为1A g ^-1至10 A g ^-1时具有良好的倍率性能。循环20000周期后，显示了较高的电容保留率85.6%。此外，在弯曲角度为180°的情况下，经过500次弯曲循环后，器件性能变化不大，因此，在柔性电子领域具有很大的实际应用潜力。

　　论文题目：Electrospun Polyaniline Nanofiber Networks toward High‐Performance Flexible Supercapacitors

　　作者： Xi Chen, etc.

　　上线时间：12 September 2019

　　论文链接：https://doi.org/10.1002/admt.201900564
